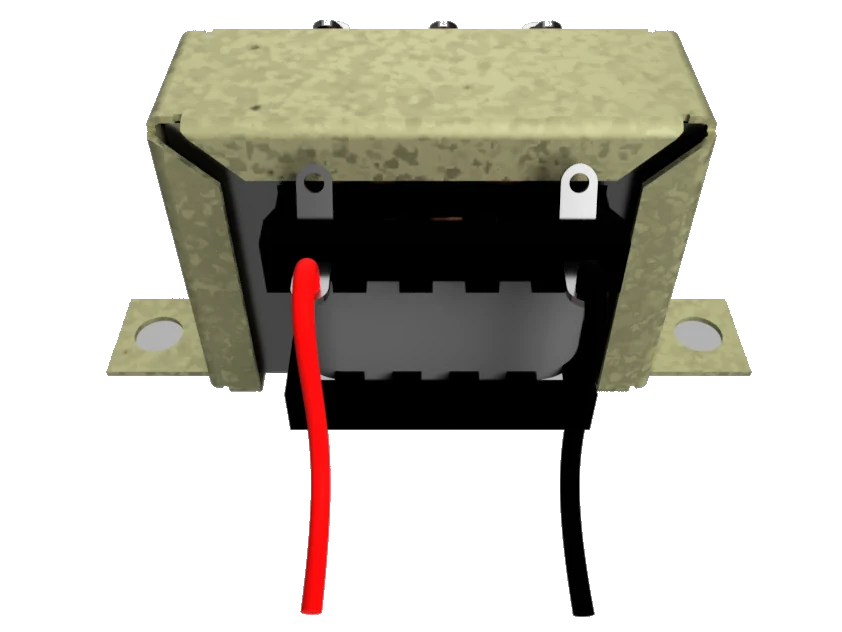

Trafo de Linha 70V — Transformador para Sonorização 70V/100V
O trafo de linha 70V (transformador casador, transformador de linha ou trafo de saída) é o componente que permite distribuir dezenas de caixas acústicas em paralelo na mesma linha de dois fios, com cabos finos e longos, sem perda significativa de potência — padrão da sonorização ambiente comercial desde a década de 1940. A linha STL Sansara oferece 13 modelos: dez de potência fixa (5W, 10W, 15W, 20W, 25W, 30W, 35W, 40W, 50W e 100W) e três multitap, com a potência selecionável na própria peça, com taps independentes 4Ω/8Ω, núcleo toroidal blindado, isolação primário/secundário ≥ 2,5 kV/60s e terminais parafusados para instalação rápida. Aplicações típicas: shoppings, hotéis, hospitais, igrejas, escolas, academias, supermercados, restaurantes, aeroportos. Cada caixa do sistema recebe um trafo STL, e o tap escolhido (5W ou 30W, por exemplo) define a potência que aquela caixa específica consome do amplificador — permitindo equalizar volume entre zonas do projeto. Fabricação 100% nacional Sansara, continuidade direta da Sankya desde 2002 dentro do Grupo Austhen, com assistência técnica Premier Service em território nacional.
O que é um trafo de linha 70V e por que ele existe
Sistemas de sonorização ambiente comercial (lojas, hotéis, hospitais, escolas, igrejas, shoppings) precisam distribuir música e voz por dezenas de caixas pequenas em áreas grandes e distribuídas, com cobertura uniforme e baixo volume por ponto. O problema: ligar muitas caixas em paralelo na saída comum de baixa impedância (4Ω/8Ω) de um amplificador derruba a impedância total, queima o amplificador e exige cabo de seção grossa para distâncias longas. A solução criada na década de 1940 foi a distribuição em tensão constante (70V/70,7V nos EUA, 100V na Europa): o amplificador opera em tensão alta (70V) com corrente baixa, transmitindo a potência por cabo fino (2×1,0mm² ou 2×1,5mm²) por distâncias de até 200m.
Em cada caixa acústica fica o trafo de linha: um transformador isolador que (a) abaixa os 70V de volta para a impedância do alto-falante (4Ω ou 8Ω) e (b) define, pelo tap escolhido (5W, 10W, 15W, 30W, 100W…), quanta potência aquela caixa específica consome do amplificador. O instalador soma os taps de todas as caixas e mantém a soma dentro da potência RMS do amplificador, reservando a folga de projeto — usualmente 10%, margem para picos de música. O amplificador é projetado para entregar 100% da nominal; quem define a folga é o engenheiro do projeto. A ordem das caixas na linha não importa: todas ficam em paralelo no mesmo par de fios.
A linha STL Sansara nasce dessa tradição: transformadores de linha brasileiros fabricados em São Paulo, continuidade direta da Sankya desde 2002, com núcleo toroidal blindado (rejeição de ruído eletromagnético), isolação ≥ 2,5 kV entre primário e secundário, e terminais parafusados que aceitam cabos até 1,5 mm² para instalação rápida em campo. Os 13 modelos cobrem desde som de fundo discreto em recepção (STL-5) até paging crítico em corredor longo de shopping (STL-100).
13 modelos disponíveis — linha STL
Todos os modelos compartilham a mesma plataforma técnica: tensão de entrada 70V/70,7V, taps independentes 4Ω e 8Ω no secundário, isolação primário/secundário ≥ 2,5 kV/60s, núcleo toroidal blindado, terminais parafusados.
| Modelo | Potência (tap) | Aplicação típica |
|---|---|---|
| STL-5 | 5 W | Som de fundo em loja, recepção, escritório, corredor — máxima quantidade de caixas em paralelo |
| STL-10 | 10 W | Som de fundo em loja, recepção, escritório, corredor — máxima quantidade de caixas em paralelo |
| STL-15 | 15 W | Música ambiente com presença em restaurante, bar, academia leve, supermercado |
| STL-20 | 20 W | Música ambiente com presença em restaurante, bar, academia leve, supermercado |
| STL-25 | 25 W | Música ambiente com presença em restaurante, bar, academia leve, supermercado |
| STL-30 | 30 W | Salão grande, área externa, evento coberto, ambiente com ruído de fundo elevado |
| STL-35 | 35 W | Salão grande, área externa, evento coberto, ambiente com ruído de fundo elevado |
| STL-40 | 40 W | Salão grande, área externa, evento coberto, ambiente com ruído de fundo elevado |
| STL-50 | 50 W | Salão grande, área externa, evento coberto, ambiente com ruído de fundo elevado |
| STL-100 | 100 W | Paging crítico em corredor longo, shopping, hospital — caixas-clarim para inteligibilidade de voz |
| STL Multitap 5/10/20 | 5 / 10 / 20 W | Quando a potência por caixa só se define com o sistema ligado — o instalador ajusta o tap na própria peça, sem voltar com outro transformador |
| STL Multitap 10/5/2,5 | 2,5 / 5 / 10 W | Quando a potência por caixa só se define com o sistema ligado — o instalador ajusta o tap na própria peça, sem voltar com outro transformador |
| STL Multitap 10/5/3 | 3 / 5 / 10 W | Quando a potência por caixa só se define com o sistema ligado — o instalador ajusta o tap na própria peça, sem voltar com outro transformador |
Resposta de frequência: 60 Hz a 18 kHz (±1 dB) · Distorção (THD): < 1% @ potência nominal · Terminais: parafuso blindado para até 1,5 mm² (16 AWG) · Garantia: 1 ano contra defeito de fabricação.
Como dimensionar um sistema 70V com trafos STL
O dimensionamento correto do sistema 70V evita perda de potência, distorção e queima de equipamento. A regra principal: a soma das potências (taps) de todos os trafos conectados a um canal tem de caber na potência RMS do amplificador 70V, descontada a folga de projeto (usualmente 10%). Exemplo: com Sansara SL 600 (600W RMS por canal), use até 480W somados em trafos por canal. Mantenha sempre margem de segurança para picos de música, partida do amplificador e variações de impedância em temperatura elevada.
Som de fundo (lojas, escritórios, recepções)
Use tap 5W ou 10W (STL-5 / STL-10). Permite muitas caixas em paralelo, cobertura uniforme, volume médio confortável. Exemplo: 30 caixas com tap 10W = 300W totais — cabem em SL 400 (400W RMS) com margem de 25%.
Música e voz (restaurante, bar, academia)
Use tap 15W ou 20W (STL-15 / STL-20). Cobertura sonora robusta sem distorcer no horário de pico. Combine com SL 200 ou SL 400 zonificado via setorizador SS 300.
Áreas externas e salões grandes
Use tap 30W ou 50W (STL-30 / STL-35 / STL-40 / STL-50) com caixas de 8 polegadas. Som potente que supera ruído externo, vento e conversas. Indicado para áreas de piscina, eventos cobertos, deck de restaurante, áreas comuns de condomínio premium.
Paging crítico (shopping, hospital, aeroporto)
Use tap 100W (STL-100) em caixas-clarim para corredores longos, garantindo inteligibilidade da voz em qualquer ponto. Combine com pré-amp SPL com microfone priority e setorizador SS 300 para avisos por setor.
Dimensões e peso do transformador de linha, por potência
Medidas em milímetros e peso em gramas, do tap de 5 W ao de 50 W. Os números 1 a 4 correspondem às cotas do desenho abaixo — use-os para dimensionar caixa de passagem, calha ou o espaço interno da caixa acústica antes de comprar.
| Potência | 1 (mm) | 2 (mm) | 3 (mm) | 4 (mm) | Peso (g) |
|---|---|---|---|---|---|
| 5 W | 48 | 32 | 60 | 35 | 250 |
| 8 W | 50 | 40 | 70 | 40 | 315 |
| 10 W | 50 | 40 | 75 | 42 | 385 |
| 15 W | 50 | 40 | 75 | 42 | 400 |
| 20 W | 60 | 45 | 86 | 42 | 515 |
| 25 W | 60 | 45 | 86 | 42 | 515 |
| 30 W | 60 | 45 | 86 | 42 | 515 |
| 35 W | 60 | 45 | 86 | 42 | 515 |
| 40 W | 70 | 60 | 95 | 65 | 745 |
| 50 W | 77 | 65 | 102 | 65 | 995 |
Os taps de 20 a 35 W dividem o mesmo corpo (60 × 45 × 86 mm, 515 g): muda o enrolamento, não o gabinete. Potências acima de 50 W são fornecidas sob consulta.
70V/100V vs baixa impedância (4Ω/8Ω) — quando usar trafo de linha
Use sistema 70V (com trafo de linha) quando: distâncias de cabo acima de 30 m, mais de 6-8 caixas em paralelo, áreas grandes ou distribuídas (shoppings, hospitais, escolas, igrejas, hotéis), volume médio com cobertura uniforme, necessidade de cabo fino e instalação rápida. A linha 70V Sansara SL (SL 100 a SL 1300) + trafos STL cobre desde pequeno comércio até instalações com dezenas de pontos de áudio em ramais longos.
Use baixa impedância (4Ω/8Ω, sem trafo) quando: número pequeno de caixas (1-4), distâncias curtas (até 15 m), áreas concentradas, demanda por potência sonora alta concentrada (academias de spinning, salões de festa, parques aquáticos cobertos, palco de auditório). A linha SK Sansara entrega som direto, sem o estágio de transformador, com máxima fidelidade e SPL concentrado. Para projetos híbridos, o SS 300 + SMR 300 permitem combinar ambas as topologias na mesma instalação.
Compatibilidade entre marcas
O trafo de linha 70V é um componente padronizado da indústria desde a década de 1940 — qualquer trafo de linha 70V/70,7V é eletricamente compatível com qualquer amplificador 70V de qualquer marca. A linha STL Sansara funciona com amplificadores:
- Sansara linha SL (SL 100, SL 200, SL 400, SL 600, SL 1300)
- IBS Áudio Premium (PWM-1250, PA-2150) — Grupo Austhen
- Frahm (linha SLIM, séries 70V comerciais)
- Hayonik (linha PM e Commercial 70V)
- JBL Commercial (séries CSA, Control Contractor)
- Bose FreeSpace, Bosch/Electro-Voice, Crown CDi DriveCore
O importante é respeitar a tensão de operação (70V ≠ 100V — confirme no datasheet do amplificador) e o limite de potência total (soma dos taps dentro da RMS, com a folga de projeto usual de 10%).
Produtos relacionados
Amplificadores 70V — linha SL
SL 100 / 200 / 400 / 600 / 1300 — saída 70,7V direta sem trafo de tronco
Caixas acústicas (arandelas, cubos, cornetas)
Compatíveis com trafo STL integrado de 5W a 100W
Setorizador SS 300 e matriz FLEXIO 8.16
Multi-zona com prioridade de microfone para paging
Calculadora 70V
Some taps, valide carga do amplificador e dimensione cabo
Perguntas frequentes — Trafo de linha 70V
- O que é um trafo de linha 70V?
- O trafo de linha 70V (também chamado de transformador casador, transformador de linha ou trafo de saída) é um componente passivo instalado em cada caixa acústica de um sistema de sonorização distribuída em tensão constante (70V/70,7V ou 100V). Ele faz duas funções: (1) recebe a alta tensão (70V) que vem do amplificador e a abaixa para a tensão correta da impedância do alto-falante (4Ω ou 8Ω); (2) por meio de um seletor de tap (5W, 10W, 15W, 30W, etc.), define exatamente quanta potência aquela caixa específica vai consumir do amplificador. Resultado prático: você pode ligar dezenas de caixas em paralelo na mesma linha de dois fios, com cabos finos e longos (até 200m), sem perda significativa de potência — o padrão de sonorização ambiente comercial em shoppings, hotéis, hospitais, escolas, igrejas e supermercados desde a década de 1940.
- O que é tap em transformador de linha 70V?
- Tap é a derivação de potência do transformador de linha 70V: cada caixa é ligada num tap — 5W, 10W, 15W, 30W… — que define quanta potência ela consome da linha. Na prática, escolher o tap é como ajustar o volume relativo de cada caixa no sistema: caixa em área ruidosa (perto de um bar, entrada de loja) recebe tap maior; em área silenciosa, tap menor. A soma dos taps de todas as caixas não pode passar da potência do amplificador — deixe 20–30% de folga. Os trafos STL Sansara têm taps selecionáveis e taps independentes para 4Ω e 8Ω no secundário, então a mesma caixa aceita vários níveis de potência sem trocar de trafo.
- Qual a diferença entre trafo de tronco e trafo de linha?
- São posições diferentes do mesmo princípio. O trafo de tronco (ou trafo elevador de saída) fica DENTRO do amplificador: eleva a saída de baixa impedância (4Ω/8Ω) para a tensão de linha (70V ou 100V). Já o trafo de linha (STL Sansara) fica DENTRO de cada caixa acústica: abaixa os 70V de volta para a impedância do alto-falante e, pelo tap escolhido, define a potência que aquela caixa consome. Resumo: trafo de tronco no amplificador (1 por amp), trafo de linha em cada caixa (1 por caixa). Amplificadores Sansara da linha SL já têm a saída 70,7V direta sem trafo de tronco (saída sem transformador casador, melhor qualidade sonora), então você só precisa do trafo de linha STL nas caixas.
- Como escolher o tap (5W, 10W, 15W, 30W) por caixa?
- O tap define quanta potência cada caixa consome — e portanto seu volume relativo no sistema. Regra prática Sansara: (a) Som de fundo em loja/escritório/recepção: tap 5W ou 10W (volume baixo/médio, cobertura ampla com muitas caixas). (b) Música e voz em restaurante/bar/academia leve: tap 15W ou 20W (volume médio, robusto sem distorcer). (c) Áreas externas, salões grandes, eventos cobertos: tap 30W ou 50W com caixas de 8 polegadas (vence ruído de fundo, vento, conversas). (d) Anúncios e paging em corredores longos, shoppings e hospitais: tap 100W em caixas-clarim para inteligibilidade da voz. Sempre some os taps de todas as caixas por canal — a soma tem de caber na potência RMS do amplificador, reservando a folga de projeto que o engenheiro definir (usualmente 10%).
- Quantos trafos posso ligar em paralelo num amplificador 70V?
- Quantas couberem na potência do amplificador. Regra: some os taps de todos os trafos ligados ao canal e compare com a potência RMS do amplificador. O amplificador Sansara é projetado para entregar 100% da nominal — a folga acima disso é decisão do engenheiro do projeto, e a prática usual é reservar cerca de 10% para picos de programa e variação da rede. Exemplos com a linha SL, na folga usual de 10%: SL 100 (100 W) comporta 90 W somados — 18 caixas em tap de 5 W ou 9 em tap de 10 W. SL 200 (200 W) comporta 180 W — 36 em tap de 5 W ou 18 em tap de 10 W. SL 400 (400 W) comporta 360 W. SL 600 (600 W), 540 W. SL 1300 (1300 W), 1170 W. Com folga zero, cada um chega à própria nominal. A ordem de ligação não importa: todos os trafos ficam em paralelo na mesma linha de dois fios.
- Posso usar trafo 70V com caixa ôhmica de 4 ou 8 Ohms?
- Sim — essa é exatamente a função do trafo de linha. O secundário do trafo STL Sansara tem taps independentes para 4Ω e 8Ω: você escolhe o tap pela impedância nominal do alto-falante da caixa. Caixas com woofer de 4Ω ligam no tap 4Ω; caixas com woofer de 8Ω ligam no tap 8Ω. O trafo casa a alta tensão de 70V (vinda do amplificador) com a baixa impedância do falante, garantindo transferência máxima de potência e proteção do alto-falante contra a tensão direta de linha. Sem o trafo casador, um alto-falante de 4Ω ligado direto em 70V seria danificado instantaneamente.
- A Sansara entrega a caixa passiva com o trafo 70V já instalado e testado?
- Sim. Qualquer caixa passiva Sansara — arandela de embutir, cubo de sobrepor, caixa pendente ou corneta — pode ser entregue com o transformador de linha 70V (trafo STL) já instalado e testado de fábrica, pronta para ligar direto na linha SL (70V). Você paga apenas o transformador, pelo tap escolhido (5W, 10W, 15W, 30W…), sem custo extra de instalação nem de teste. Isso poupa o instalador de montar e conferir trafo por trafo em obra e garante que cada caixa chega calibrada no tap correto e verificada. Basta informar o tap desejado por caixa ao fazer o pedido.
- Qual o isolamento primário/secundário (kV) necessário em trafo 70V?
- O trafo de linha Sansara tem isolação primário/secundário de ≥ 2,5 kV / 60s (RMS de 50/60 Hz, aplicada por 60 segundos) — padrão de mercado para sistemas de tensão constante comerciais. Esse isolamento garante que: (1) o secundário (que vai ao alto-falante) permanece eletricamente separado do primário (70V), protegendo o usuário e o equipamento; (2) o trafo suporta surtos de tensão durante chaveamento e tempestades; (3) atende a normas de instalação predial para áudio distribuído. Para projetos críticos (hospitais com NBR 17240, instalações IEC 60849 de evacuação por voz), sempre confirme isolação ≥ 2,5kV no datasheet do trafo escolhido.
- STL Sansara é compatível com amplificadores Frahm, Hayonik, IBS, JBL Commercial?
- Sim — o trafo de linha 70V é um componente padronizado da indústria desde a década de 1940. Qualquer trafo de linha 70V/70,7V é eletricamente compatível com qualquer amplificador 70V/70,7V, independentemente da marca. STL Sansara funciona perfeitamente com amplificadores Sansara linha SL (SL 100, SL 200, SL 400, SL 600, SL 1300), Frahm (linha SLIM), Hayonik (linha PM e CommerciAl 70V), IBS Áudio Premium (PWM-1250, PA-2150), JBL Commercial (séries CSA, Control), Bose FreeSpace, Bosch/Electro-Voice e Crown CDi DriveCore. O importante é respeitar a tensão de operação (70V ≠ 100V — confirme no datasheet) e o limite de potência total do amplificador (soma dos taps dentro da RMS, com a folga de projeto usual de 10%).
- Como dimensionar um sistema 70V completo?
- Passo a passo Sansara: (1) Defina o número de caixas e a área de cobertura — regra prática: 1 caixa a cada 3-4m em forro contínuo, 1 a cada 6m em corredor. (2) Defina o tap de cada caixa pela função (som de fundo: 5-10W; música+voz: 15-20W; área grande/externa: 30-50W; paging crítico: 100W). (3) Some os taps por canal — a soma tem de caber na potência RMS do amplificador escolhido, reservando a folga de projeto que o engenheiro definir (usualmente 10%). (4) Escolha o amplificador SL Sansara pela soma + zonas: 1 canal SL 100 / SL 200 para sistema pequeno; SL 400 para médio; SL 600 / SL 1300 para grande; adicione setorizador SS 300 (até 10 setores) para avisos por setor, ou matriz FLEXIO 8.16 (até 16 zonas) para programa independente por área; o volume de cada área fica no canal de amplificador que a alimenta. (5) Especifique cabo paralelo 2×1,0mm² (ou 2×1,5mm² para distâncias > 100m). Para projetos B2B, nossa engenharia faz o dimensionamento gratuito pelo WhatsApp (11) 5677-3159.
Dimensionamento gratuito para projetos B2B
Nossa engenharia faz o cálculo dos trafos, amplificadores SL e cabo do seu projeto sem custo. WhatsApp (11) 5677-3159.
WhatsApp SansaraÉ lojista ou integrador?
Revenda a linha Sansara com desconto de revenda e suporte direto da fábrica.
