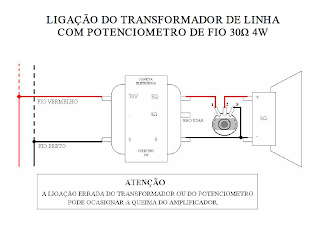

Ligação do transformador de linha com potenciômetro de fio 30 Ω / 4 W

Para ter controle de volume individual numa caixa de uma linha 70 V, instale um potenciômetro de fio de 30 Ω / 4 W entre o secundário do transformador e a caixa de 8 Ω. As outras caixas da linha não são afetadas.

Passo a passo

1. Primário: igual à ligação básica — fio vermelho da linha (70 V) no terminal 70V e fio preto (comum) no 0.
2. Terminal 8Ω do trafo no pino 1 do potenciômetro.
3. Pino 2 (o central, cursor) no + da caixa.
4. Pino 3 no terminal 0 do trafo, junto com o − da caixa.
5. O terminal 4Ω do trafo fica sem uso.

Cuidados

• A ligação errada do transformador ou do potenciômetro pode queimar o amplificador. Confira os pinos antes de ligar a linha.
• Use potenciômetro de fio: o de carbono comum não aguenta a potência do secundário.
