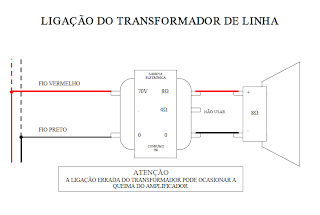

Esquema de ligação do transformador de linha 70 V (caixa de 8 Ω e de 4 Ω)

O transformador de linha (trafo de linha 70 V) tem dois lados: o primário, que recebe a linha do amplificador, e o secundário, que vai para a caixa acústica. A ligação certa depende só da impedância da caixa: 8 Ω ou 4 Ω.

Passo a passo

1. Primário: ligue o fio vermelho da linha (70 V) no terminal 70V e o fio preto (comum) no terminal 0.
2. Caixa de 8 Ω: terminal 8Ω do secundário no + da caixa e terminal 0 no −. O terminal 4Ω fica sem uso.
3. Caixa de 4 Ω: terminal 4Ω no + da caixa e terminal 0 no −. O terminal 8Ω fica sem uso.
4. Mais caixas na mesma linha: cada caixa tem o seu trafo, e todos entram em paralelo — vermelho com vermelho, preto com preto.

Cuidados

• A ligação errada do transformador pode queimar o amplificador. Confira o terminal pela impedância da caixa antes de ligar a linha.
• Não ligue a caixa direto na linha 70 V, sem o trafo.
• A soma das potências (taps) de todos os trafos da linha não pode passar da potência do amplificador. A calculadora 70V faz a conta.

Veja também a linha STL de trafos de linha 70 V (modelos de 5 a 100 W, com dimensões e peso) e o esquema com potenciômetro de fio 30 Ω / 4 W, para controle de volume na própria caixa.
