Esquema de Ligação Setorizador SS 300 e Monitor de Sinal de Saída SMR 300

Esquema de ligação: pré-amplificador SPG 300, setorizador SS 300, amplificadores SL 400 e monitor de saída SMR 300 com amplificador reserva
Esquema de ligação do SS 300 com o monitor de sinal de saída SMR 300. Baixar em PDF · Sem o SMR 300 (só SPG 300 + SS 300 + SL 400): esquema em PDF.
Esquema de Ligação Setorizador SS 300 e Monitor de Sinal de Saída SMR 300

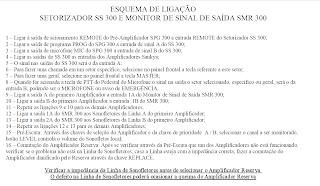

Clique na imagem para aumentar
