PRÉ-AMPLIFICADORES
Setorizador SS 300
Código: SS300
Setorizador de chamadas analógico, acionado por contato seco (SS300 Selective Control). Recebe 2 sinais de linha: IN A, o programa principal (música ambiente), e IN B, um segundo sinal (aviso, chamada/paging, gongo ou outra música). Tem 10 saídas de linha RCA, uma por setor, e cada saída alimenta o amplificador daquele setor. Quando o contato seco da entrada REMOTE é acionado, os setores selecionados nas chaves SELECT passam a receber o IN B e os demais seguem com o IN A; a chave MASTER seleciona todos os setores para a chamada geral. LEDs Select e Enabled por setor mostram o que está selecionado e o que está recebendo o segundo sinal. O SS 300 não ajusta volume (o volume de cada setor é o do amplificador ligado àquela saída) e não toca um programa diferente em cada setor: são só os sinais A e B. Para programa e volume independentes por área, com várias fontes, o caminho é a matriz FLEXIO 8.16 (8 entradas × 16 saídas); acima de 10 setores, usa-se mais de um SS 300. Trabalha em conjunto com SPG 300/400 (pré-amp) + amplificadores SL. Indicado para chamadas por setor ou gerais em lojas multi-pavimento, hospitais setorizados, prédios corporativos e shoppings.
Calculadora de Potência 70V e Cobertura por m² →
Também procurado como: setorizador de áudio, setorizador 70V, seletor de zonas de áudio, zoneador de som, distribuidor de zonas, seletor de setores de som ambiente.
Modelo equivalente legado: Sankya SS 300. Mesma engenharia, mesma equipe técnica — marca atualizada. Ver histórico Sankya
Especificações Técnicas
- Entradas
- 2 de linha RCA: IN A (programa principal) e IN B (segundo sinal: aviso, chamada ou outra música)
- Acionamento
- Remoto por contato seco (entrada REMOTE, conector P10)
- Setores
- 10 saídas de linha RCA (OUT 1 a 10), chave SELECT e LEDs Select/Enabled por setor + chave Master (chamada geral)
- Função
- Envia o 2º sinal (IN B) só aos setores selecionados; os demais seguem com o IN A
- Aplicação
- Chamada por setor ou geral em sonorização ambiente
- Posicionamento no sistema
- Entre pré-amp SPG e amps SL 400
- Alimentação
- 127 / 220 VAC
- Dimensões (gabinete)
- 430 × 250 × 129 mm (3U rack)
- Dimensões (com painel)
- 483 × 253 × 133 mm
- Peso
- 4,0 kg
- Consumo
- 25 VA
- Relação sinal/ruído
- > 90 dB
Precisa dimensionar seu projeto de sonorização?
Nossa equipe técnica ajuda a especificar potência, número de pontos e linha 70 V para o Setorizador SS 300 — orçamento sem compromisso, direto com a fábrica.
Esquemas de ligação do Setorizador SS 300

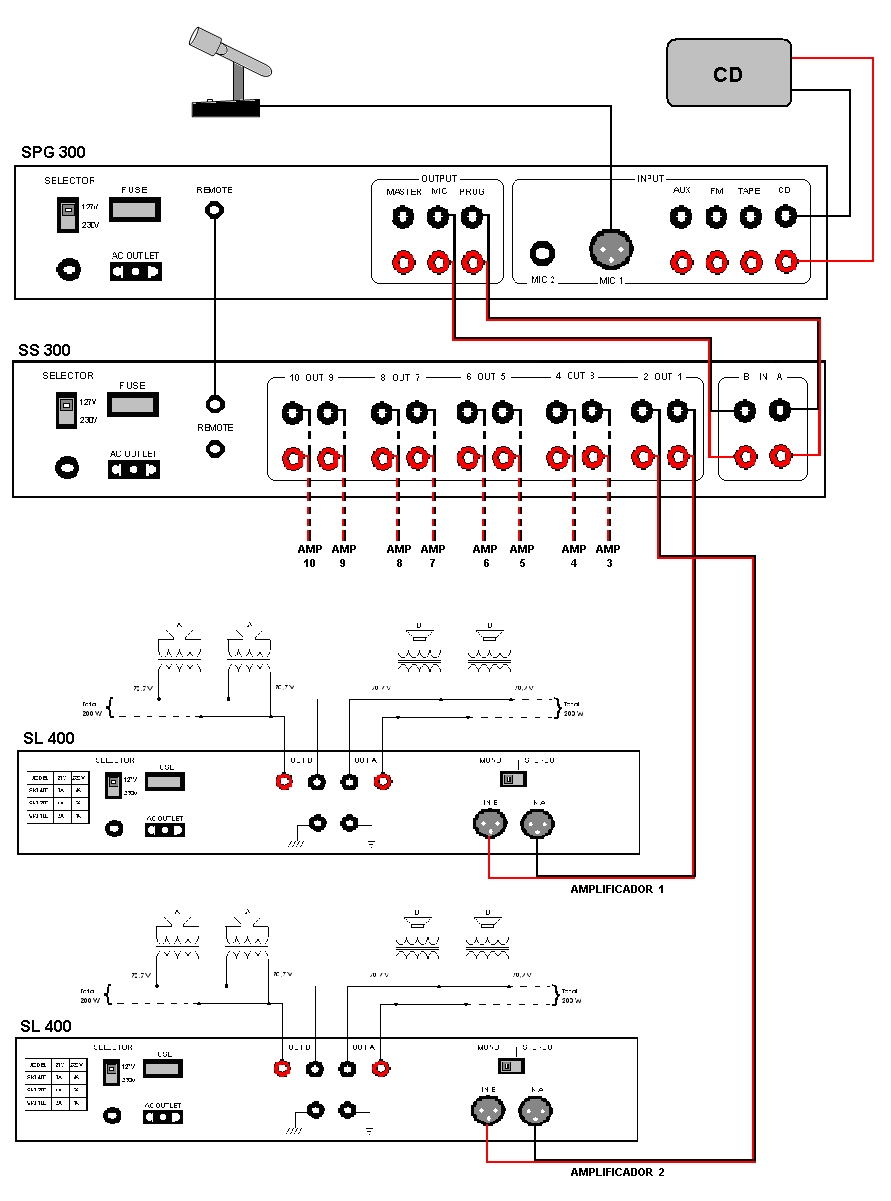

Microfone e CD no pré-amplificador SPG 300; PROG do SPG 300 na entrada A e MIC na entrada B do setorizador SS 300; REMOTE do SPG 300 no REMOTE do SS 300; cada saída do SS 300 alimenta um amplificador SL 400 (um por setor), ligado às caixas pela linha 70 V.
As saídas A e B de cada amplificador passam pelo SMR 300 antes das linhas de sonofletores; a pré-escuta monitora cada canal e a chave REPLACE comuta o amplificador reserva no lugar de um amplificador com defeito.
