Q: O que é um atenuador de volume (controlador de volume) para som ambiente?

Um atenuador de volume — também chamado controlador de volume ou atenuador para som ambiente 70V — é um dispositivo de parede que ajusta ou silencia o volume de uma zona de sonorização sem mexer no amplificador central. Nos sistemas profissionais de linha 70V ele funciona por autotransformador de impedância constante : reduz o volume comutando taps do transformador, sem dissipar potência em calor e sem alterar a carga vista pelo amplificador (ao contrário de um potenciômetro resistivo comum). Instala-se em série entre a saída do amplificador e a caixa acústica. A Sansara Eletrônica (continuidade da marca Sankya, São Paulo desde 2002) fabrica três modelos: SC 5070 (50W) , SC 10070 (100W) e SC 20070 (200W) . Catálogo em /acessorios .

Q: Como instalar um atenuador/controlador de volume em linha 70V?

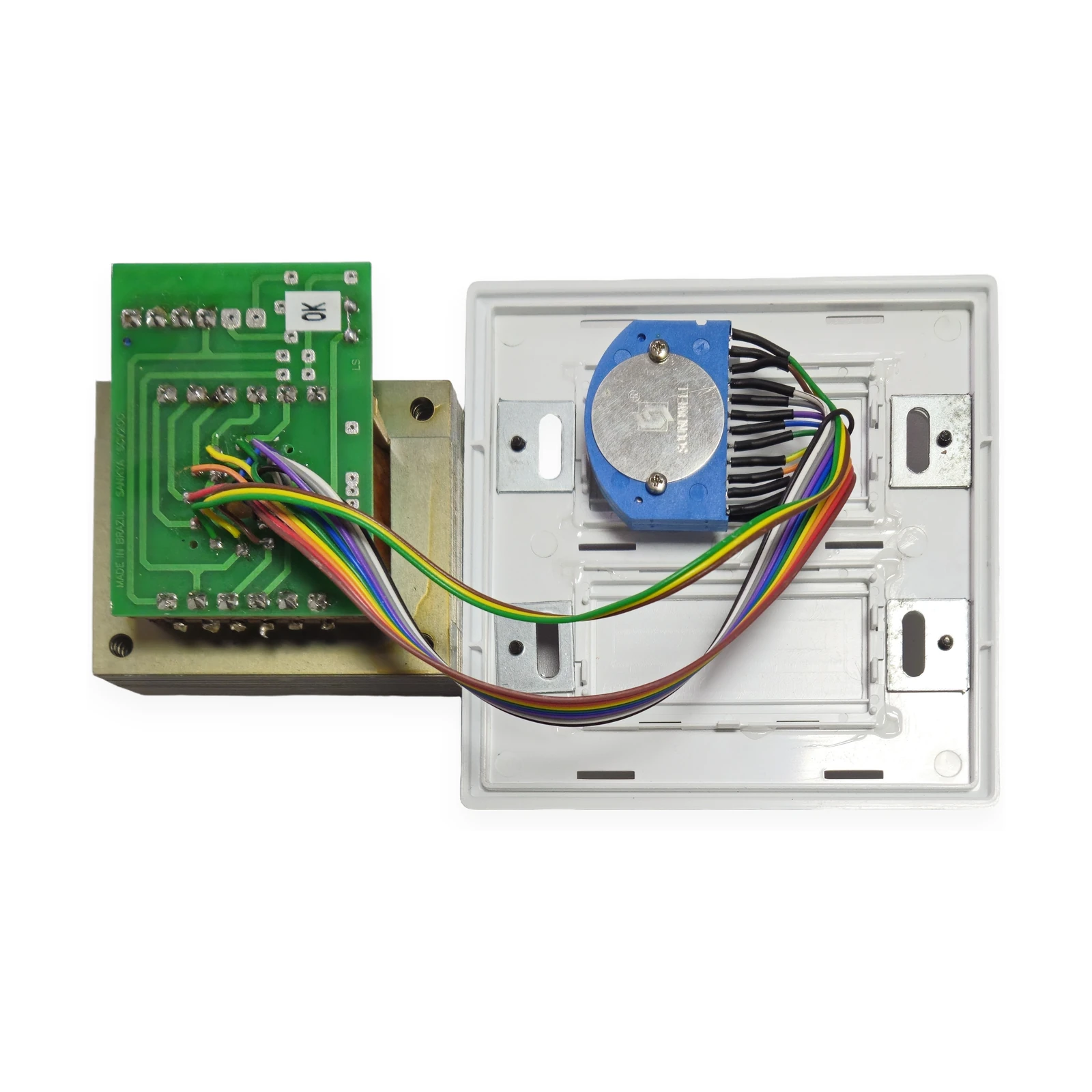

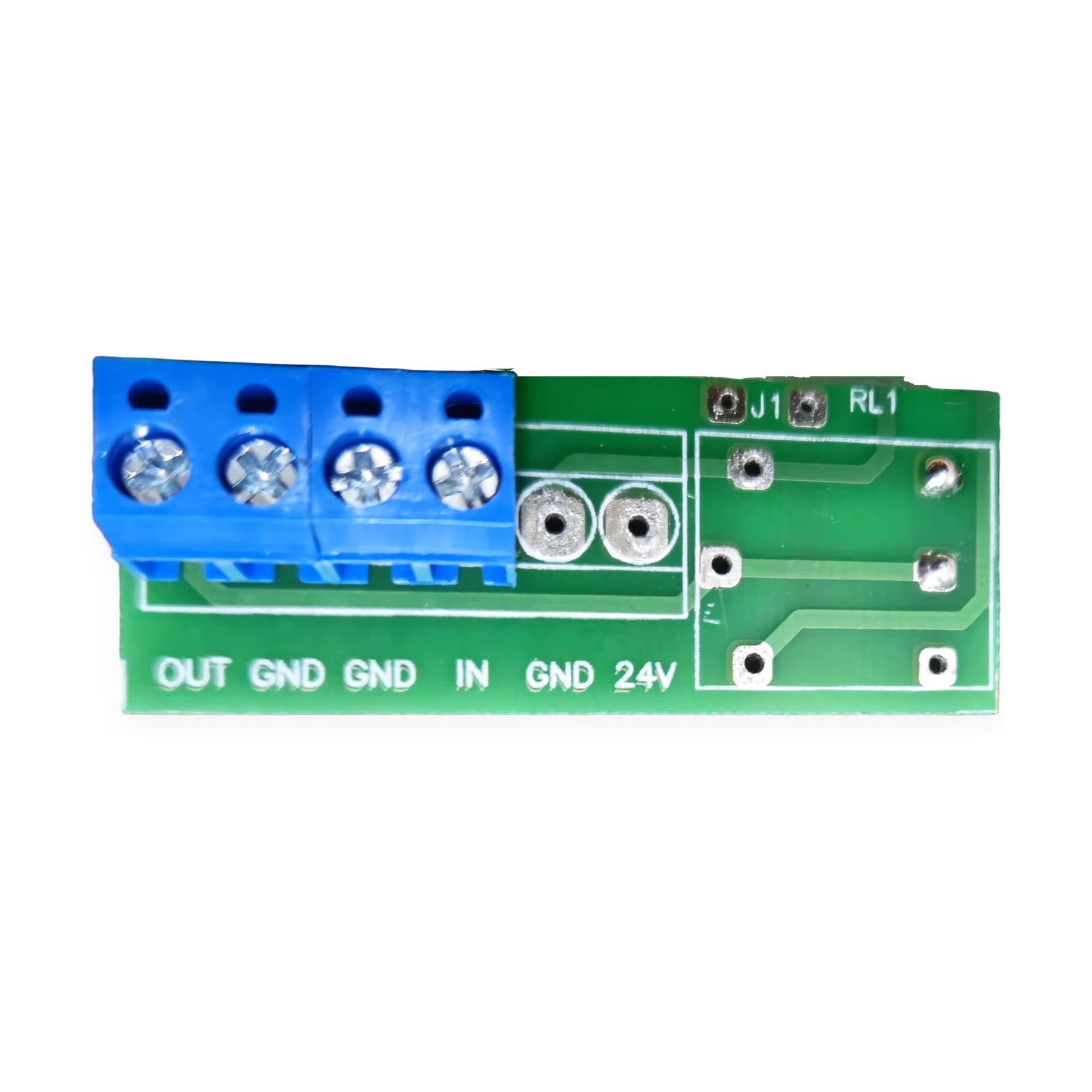

O atenuador de volume 70V entra em série na linha, entre a saída do amplificador e a caixa acústica. Pelo borne parafusado de 4 vias, conecte as 2 vias de entrada ao par vindo do amplificador e as 2 vias de saída ao par que vai para a caixa, respeitando a polaridade +/–. O SC 5070 instala em caixa de embutir 4x2" padrão; os SC 10070 e SC 20070 usam montagem em espelho 4x4. Cada atenuador controla uma zona independente — use um por sala/setor. Baixe o esquema de ligação (PDF) na página do produto em /acessorios .

Question 1

O que é um atenuador de volume (controlador de volume) para som ambiente?

Accepted Answer

Um atenuador de volume — também chamado controlador de volume ou atenuador para som ambiente 70V — é um dispositivo de parede que ajusta ou silencia o volume de uma zona de sonorização sem mexer no amplificador central. Nos sistemas profissionais de linha 70V ele funciona por autotransformador de impedância constante: reduz o volume comutando taps do transformador, sem dissipar potência em calor e sem alterar a carga vista pelo amplificador (ao contrário de um potenciômetro resistivo comum). Instala-se em série entre a saída do amplificador e a caixa acústica. A Sansara Eletrônica (continuidade da marca Sankya, São Paulo desde 2002) fabrica três modelos: SC 5070 (50W), SC 10070 (100W) e SC 20070 (200W). Catálogo em /acessorios.

Question 2

Como instalar um atenuador/controlador de volume em linha 70V?

Accepted Answer

O atenuador de volume 70V entra em série na linha, entre a saída do amplificador e a caixa acústica. Pelo borne parafusado de 4 vias, conecte as 2 vias de entrada ao par vindo do amplificador e as 2 vias de saída ao par que vai para a caixa, respeitando a polaridade +/–. O SC 5070 instala em caixa de embutir 4x2" padrão; os SC 10070 e SC 20070 usam montagem em espelho 4x4. Cada atenuador controla uma zona independente — use um por sala/setor. Baixe o esquema de ligação (PDF) na página do produto em /acessorios.

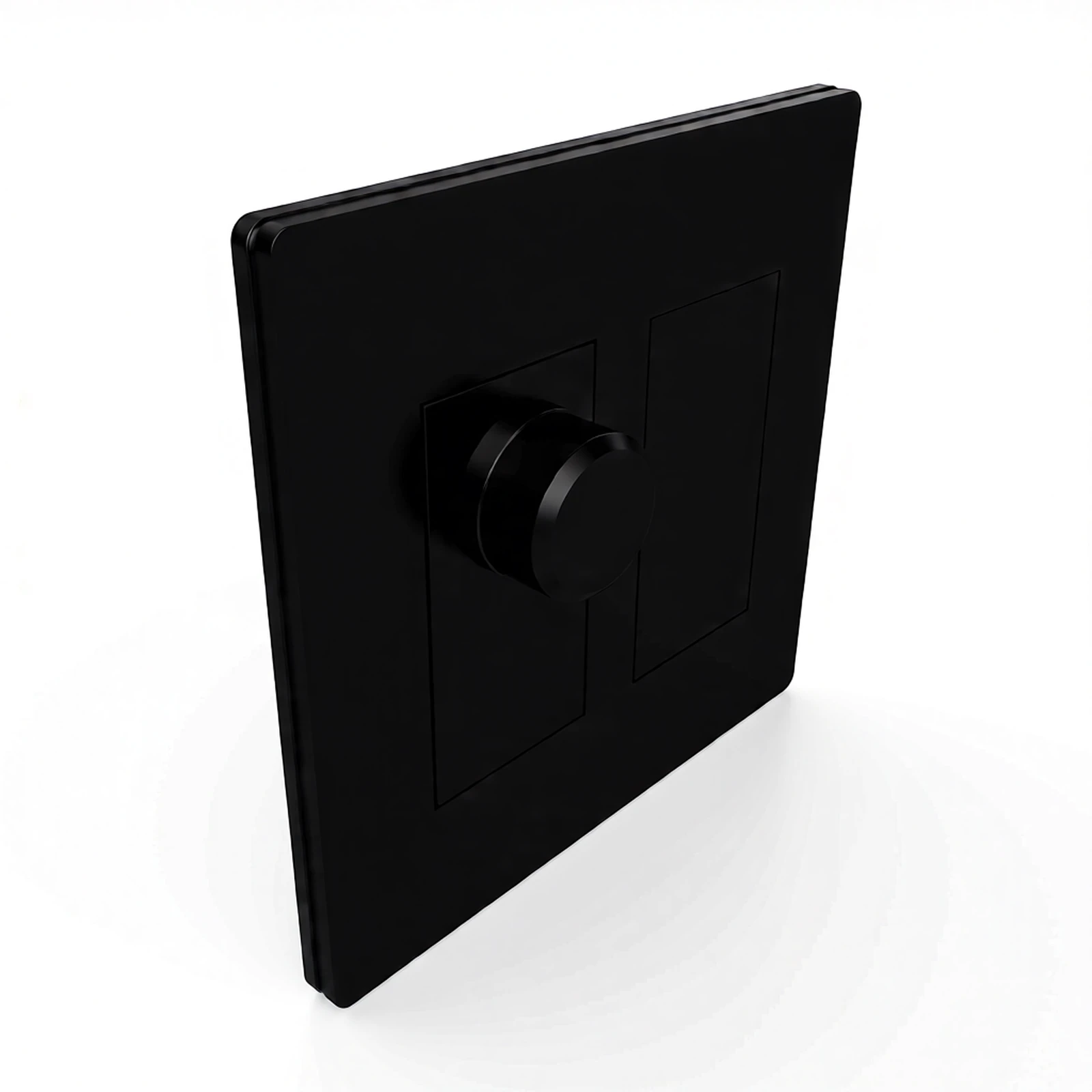

Controlador de Volume SC 20070

Especificações Técnicas

Outros modelos em ACESSÓRIOS

Perguntas frequentes — Controlador de Volume SC 20070

Precisa dimensionar o sistema para o seu projeto?
